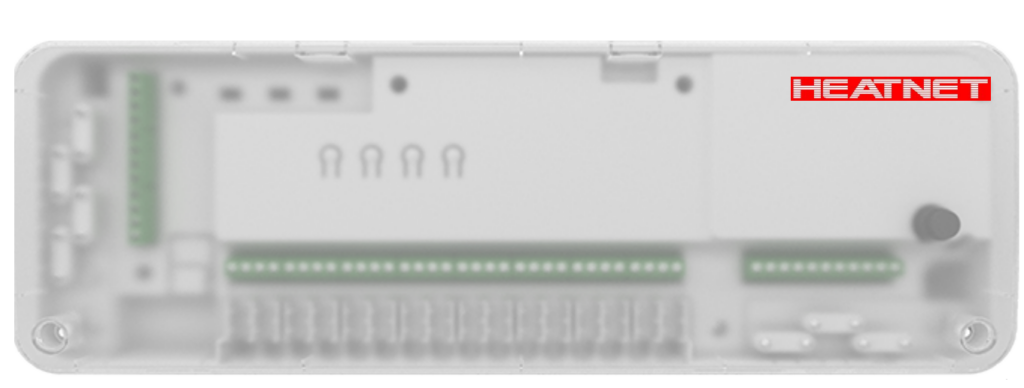

LINK zoneregelingskast
De LINK zoneregelingskast beschikt over vele functies, waaronder een eigen wifi module.
Dit betekent dat u de LINK zoneregelingskast ook zonder de LINK centrale unit kan
verbinden met de wifi. Hiernaast kunt u maar liefst 16 verschillende zones aansturen met
een maximaal totaal vermogen van 5A.

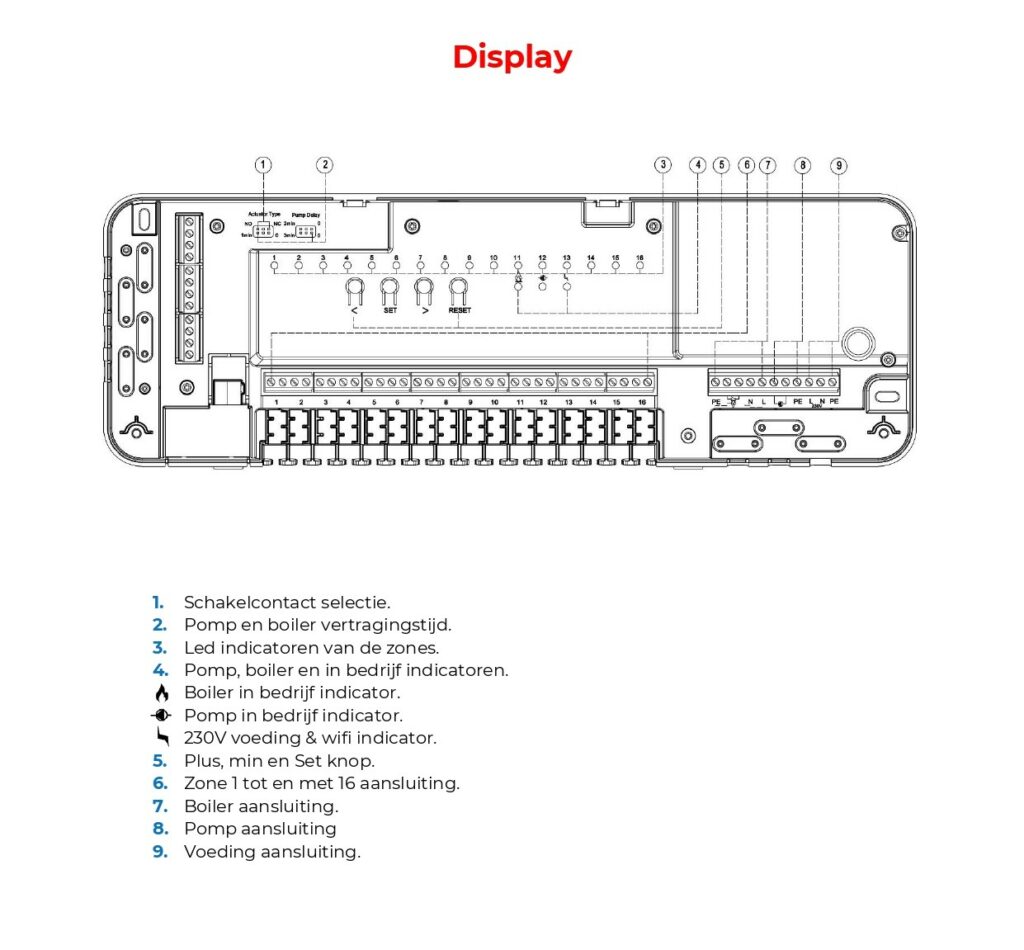

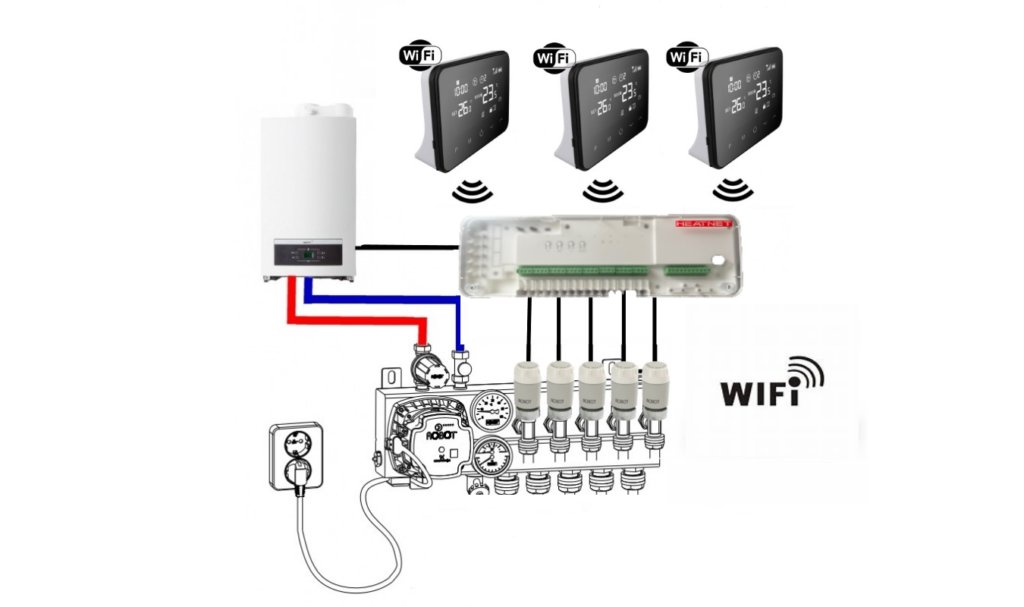

De CV ketel en pomp kunnen bedraad worden aangesloten op de LINK
zoneregelingskast, maar de LINK zoneregelingskast kan ook draadloos gecombineerd
worden met de LINK boiler ontvanger.
Om alle zone centraal te besturen kunt u de LINK zoneregelingskast combineren met de
LINK centrale unit.
Koppeling
De LINK zoneregelingkast kan gekoppeld worden met diverse producten binnen de LINK
serie. De producten binnen de LINK serie maken gebruik van een stabiele en erg
betrouwbare 868Mhz frequentie.

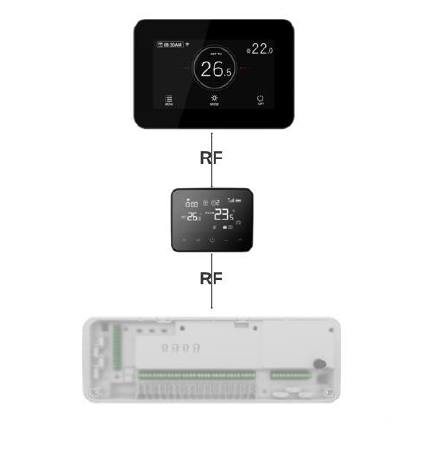

Centrale Unit
Het is mogelijk om de LINK zoneregelingskast aan te sturen door middel van de LINK
centrale unit. U dient eerst de LINK zoneregelingskast te koppelen aan een thermostaat
en vervolgens de thermostaat te koppelen met de LINK centrale unit.
Om de LINK zoneregelingskast te koppelen aan de LINK centrale unit kunt u de volgende
stappen volgen:
- Koppel eerst de zoneregelingskast aan de thermostaat door de volgende stappen
te volgen. - Door het gebruik van de en knop kunt u navigeren door de verschillende
zones van de LINK zoneregelingskast. Het led lampje van de zone waarop u zich
momenteel bevindt kunt u herkennen aan een led lampje dat langzaam groen
knippert. - Als u bij de gewenste zone bent kunt u deze in koppelmodes zetten door eenmalig
de ‘Set’ knop in te drukken. De led van de gekozen zone zal dan snel groen gaan
knipperen. - U dient vervolgens de thermostaat in koppelmodes te zetten. Zet eerst de
thermostaat uit. - Houd de M knop op de TD-01 / DK-01 lang ingedrukt tot er een code in het beeld
verschijnt. - Druk hierna eenmalig op de M knop. De led op de zoneregelingskast zal bij een
succesvolle koppeling gaan stoppen met knipperen. - U kunt meerdere zones koppelen aan één thermostaat.
U dient de stappen 2 tot 6 te herhalen per zone op de
LINK zoneregelingskast.
Thermostaten
U kunt de LINK thermostaten op 2 verschillende manieren koppelen. Er zijn 2
verschillende koppelmethodes om de thermostaat te koppelen zodat het systeem zonder
problemen kan functioneren. De verschillende koppelmethodes onderscheiden wij als:
- Wifi methode
- RF methode
De koppelmethodes zijn gemakkelijk uit elkaar te houden door te kijken met wat voor
product u de thermostaat wilt verbinden. Als u de thermostaat aan een LINK product wilt
verbinden welke ook verbonden is met de wifi dient u de wifi methode te gebruiken.
Als u de thermostaat aan een LINK product wilt koppelen welke niet aan de wifi is
verbonden dient u gebruik te maken van de RF methode.
Dit betekent dat als de LINK zoneregelingskast verbonden is aan het netwerkt u gebruik
moet maken van de wifi methode. Als u het systeem niet met wifi wilt besturen of u
gebruikt een centrale unit dient u de LINK thermostaten aan de zoneregelingskast te
koppelen met de RF methode
UITZONDERING:
Als u de thermostaat in combinatie met een centrale unit wilt gebruiken dient u de
thermostaat altijd door middel van de Wifi methode te koppelen. Ook als u de centrale
unit niet heeft verbonden met de mobiele app.

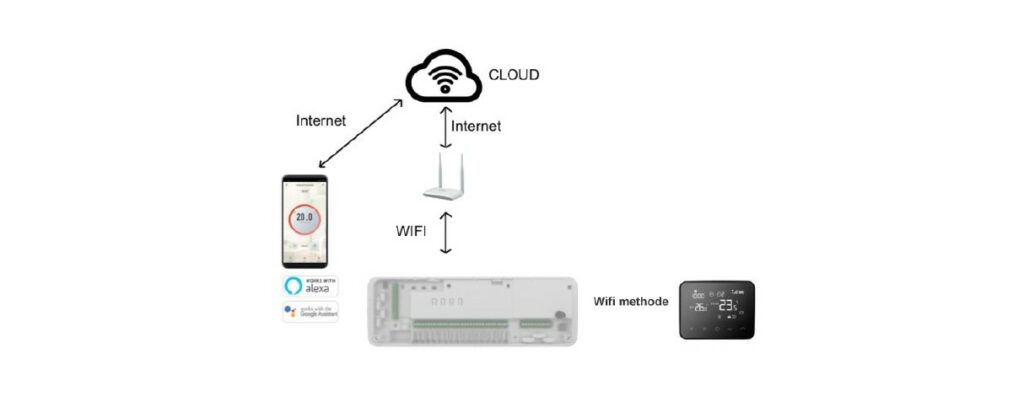

Wifi methode
- Zet de gewenste zone op de zoneregelingskast in koppelmodus. Dit kunt u
gemakkelijk doen door de gewenste zone te selecteren met de en knop. U
kunt vervolgens de geselecteerde zone in koppelmodus zetten door eenmalig op
de Set knop te drukken. De led van de gewenste zone zal nu snel groen gaan
knipperen. - Zet de thermostaat in koppel modus → Thermostaat uit → M-knop ingedrukt
houden tot er een code in het beeld verschijnt → Pijltje omhoog 1x indrukken.

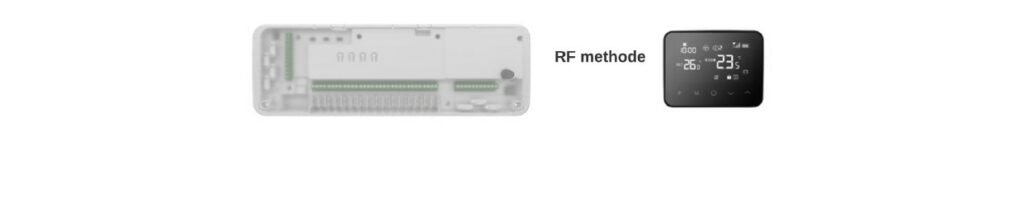

RF Methode
- Zet de gewenste zone op de zoneregelingskast in koppelmodus. Dit kunt u
gemakkelijk doen door de gewenste zone te selecteren met de en knop. U
kunt vervolgens de geselecteerde zone in koppelmodus zetten door eenmalig op
de Set knop te drukken. De led van de gewenste zone zal nu snel groen gaan
knipperen. - Zet de thermostaat in koppel modus → Thermostaat uit → M-knop ingedrukt
houden tot er een code in het beeld verschijnt → M-knop 1x indrukken.

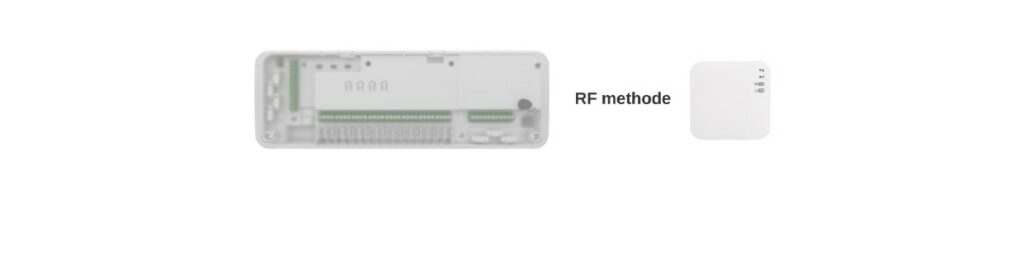

Boiler ontvanger
Om de LINK boiler ontvanger te koppelen aan de LINK zoneregelingskast kunt u de
volgende stappen volgen:
- Houd de koppelknop ingedrukt tot het rode led lampje snel gaat knipperen.
- Selecteer nu door middel van de of knop tot dat het icoon langzaam
begint te knipperen. - Druk eenmalig op de Set knop om de LINK zoneregelingskast in koppelmodes te
zetten. - Als de LINK boiler ontvanger stopt met knipperen is de koppeling succesvol. Druk
nu eenmalig op de Reset knop om het koppelmenu te verlaten.
Wifi
De LINK zoneregelingskast kan zelfstandig verbinden met de wifi doordat de LINK
zoneregelingskast beschikt over een eigen wifi module. Als de LINK zoneregelingskast in
combinatie met een LINK centrale unit wordt gebruikt dient alleen de LINK centrale unit
te worden verbonden aan de wifi.
U kunt de LINK centrale unit verbinden aan de wifi door de volgende stappen te volgen:
- Download de Tuya Smart Life app in de Playstore / Appstore.
- Voeg een apparaat toe door rechtsboven op het + te drukken.
- Druk op ‘’Electra’’.
- Zoek ‘’Stopcontact’’ wifi.
- Selecteer nu door middel van de of knop tot dat het icoon langzaam
begint te knipperen. - Druk vervolgens eenmalig op Set op de LINK zoneregelingskast in koppelmodus te
zetten. - Bevestig nu op uw telefoon dat de LED indicator snel knippert.
Wacht nu even, als het icoon stopt met knipperen is de zoneregelingskast succesvol
met de app gekoppeld.

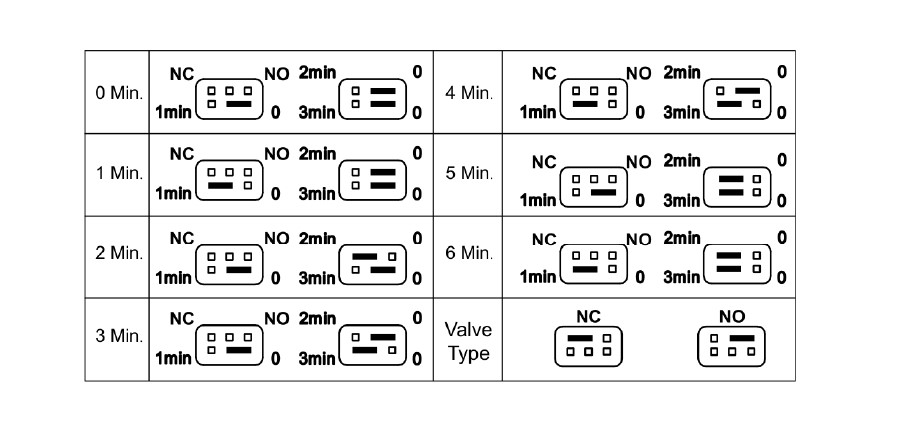

Schakelcontact en vertragingstijd
Op de LINK zoneregelingskast kunt u het schakelcontact en de vertragingstijd in stellen
door middel van dipswitches. Hieronder kunt u een afbeelding vinden hoe u de
dipswitches dient in te stellen per situatie.
Op iedere ketel en verdeler past onderstaande regeling:
